对于大直径的塔,如果不采用气体分布器,由于气体入口动能较大,气体初始分布不易均匀,造成塔的分离效率下降。对于直径小于Ø3000塔,可采用单管底部双排孔入气方式分布气体(见图1)。这种分布器不仅分布均匀、阻力小,而且结构简单、造价低。超过Ø3000塔可采用多排管式或升气管式气体分布器(见图2)。还可以采用图3所示的双效气体分布器,既提供良好的气体分布,又具有较高的传质效率。

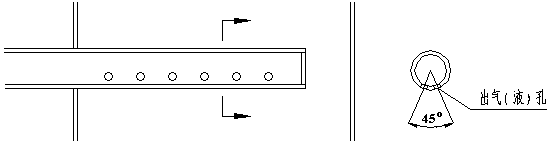

管式气体分布器

图1  管式气体分布器示意图





升气管式气体分布器

图2  升气管式气体分布器示意图
