填料塔在操作过程中,由于气液流率的偏差会造成局部气液比不同,使塔截面出现径向浓度差,如不及时重新混合,就会越来越坏。为了消除塔径向浓度差,一般15~20个理论级需进行一次气液再分布,超过20个理论级,液体不均匀分布对效率的影响太大。收集再分布器占据很大的塔内空间,气液再分布过多会增加塔高,加大设备投资,填料塔内的气液再分布需合理安排。

    填料塔各床层之间采用液体收集器将上一床层流下的液体完全收集并混合,再进入液体分布器,消除塔径向质与量的偏差。

    液体收集器主要有斜板式液体收集器和盘式液体收集器两种,斜板式液体收集器的特点是自由面积大,气体阻力小,一般低于2.5 mm液柱,因此非常适于真空操作;盘式液体收集器的气体阻力稍大,可作气体分布器。

用于大塔径的
斜板式液体收集器

用于小塔径的
斜板式液体收集器

Ø3800收集分布器

进料收集分布器

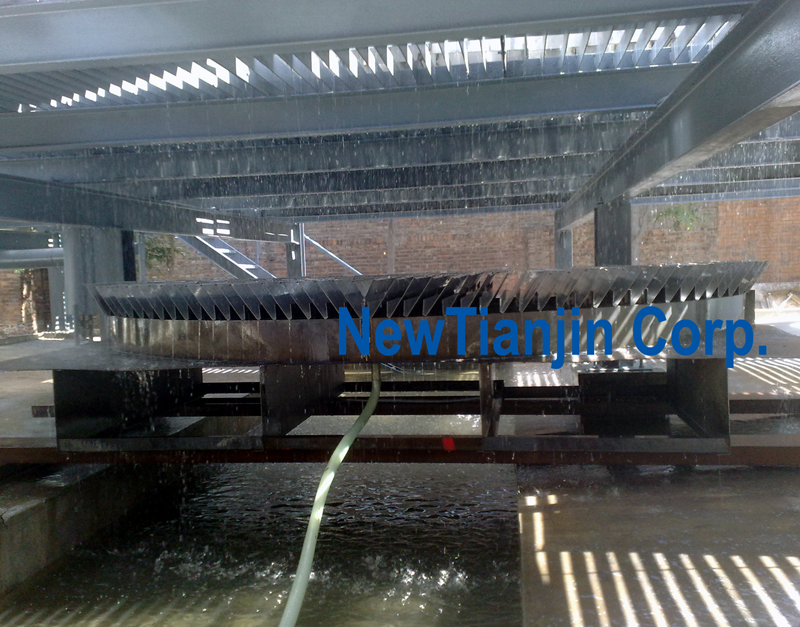

Φ4800收集器集液实验

Φ4800收集器集液实验
