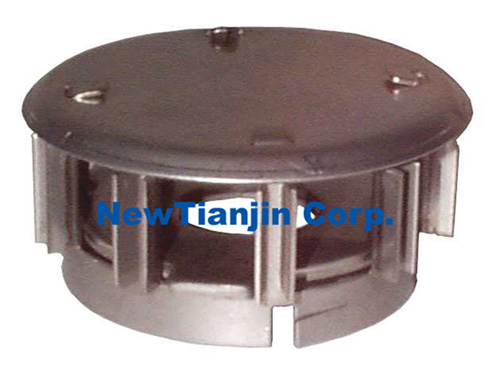

图1 JCV浮阀

(改进型双流喷射浮阀)



图2 普通型JCV浮阀




图3 JCV浮阀阀盖




图4 JCV浮阀阀片




图5 JCV浮阀与塔板固定方法

    JCV浮阀塔板(双流喷射浮阀塔板,Jet Co-flow Valve Tray,00105902.5)阀笼与塔板固定,阀片在阀笼内上下浮动。主要由塔体、降液管、受液盘、塔板与由阀体、阀片、阀盖组成的JCV浮阀构成的双流喷射浮阀塔,它从根本上改变了传统浮阀塔板的传质机理,将单一鼓泡传质,变为双流传质,一部分为鼓泡、另一部分为喷射湍动传质,使塔的分离效率和生产能力都大大提高。该塔板可作为化工过程中的气液传质、换热设备。JCV浮阀塔板具有结构简单、阀片开启灵活、高效、高通量、寿命长、耐堵塞的特点。

     VFV浮阀塔板阀孔直径为50mm,主要由阀盖、阀片、阀笼组成,阀笼与塔板固定,阀片在阀笼内上下浮动,如下图所示。

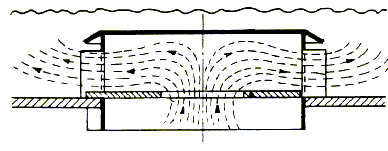

图6  低负荷下阀片工作状态

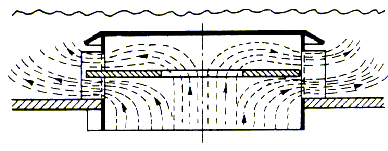

图7  中等负荷下阀片工作状态

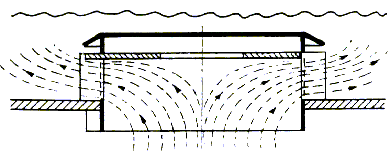

图8  高负荷下阀片工作状态









    由于JCV浮阀塔板的独特工作机理,因此该塔板用于化工过程中的气液传质、换热设备中具有结构简单、阀片开启灵活、高操作弹性、寿命长的特点。

    普通浮阀在塔板上整体上下浮动,浮阀易出现"卡死"现象,导致不能正常开启;此外,浮阀还会出现转动现象,长时间的转动会导致浮阀脱落等现象的发生,影响塔的正常操作。而VFV浮阀塔板由于阀片在阀笼内上下滑动,有效避免了上述异常现象的发生。

    此外普通浮阀塔板开孔F因子大多在8~18之间操作,即操作弹性约为2.2。而VFV浮阀塔板开孔规格为Ø50,阀片开孔规格为Ø50/Ø15,低负荷下阀片不开启开孔为Ø15,高负荷下阀片全开启开孔为Ø50,因此这种独特结构使VFV浮阀自身具有约12的操作弹性。

    这种高操作弹性可同时适应多种不同操作工况的要求,简化工艺及塔内件选型和设计,避免了采用普通浮阀塔板在不同工况下需采取堵孔的繁琐操作。



    JCV浮阀塔板开孔率、开孔分布设计可按普通F1型浮阀塔板进行设计。



    JCV浮阀塔板的压降与效率曲线如下:




图9 JCV浮阀塔板性能曲线





直径1.8米JCV浮阀塔板           直径2.4米JCV浮阀塔板

图11 各种型式的JCV浮阀塔板



典型应用:

    我公司已将JCV浮阀塔板成功地应用到吸收、精馏等场合。典型实例:

    大连稳定吸收系统改造Ø2200吸收塔、Ø2600解析塔、Ø2200/Ø2600稳定塔

    Ø4200常压塔(天津)

    Ø2200稳定吸收系统改造吸收塔(大连)

    Ø3400 MTBE催化蒸馏塔(北京)

    Ø3200乙二醇脱水塔(吉林)

    Ø1800 乙烯碱洗塔(吉林)

    Ø1200 芳烃汽提塔(吉林)

    Ø2600 脱碳塔(吉林)

    Ø2400 乙醇塔(吉林)

    Ø1000、Ø900丙酮精馏塔(上海)

    Ø1200、Ø1000、Ø900、Ø800苯酐精馏系统(天津 )

    Ø2800 苯酐精馏系统(河南)

    Ø2000 丁烯-1精馏塔(大庆)

    Ø1600 醋酸丁酯(江苏)

    Ø1200 三乙胺精馏塔(江苏)
